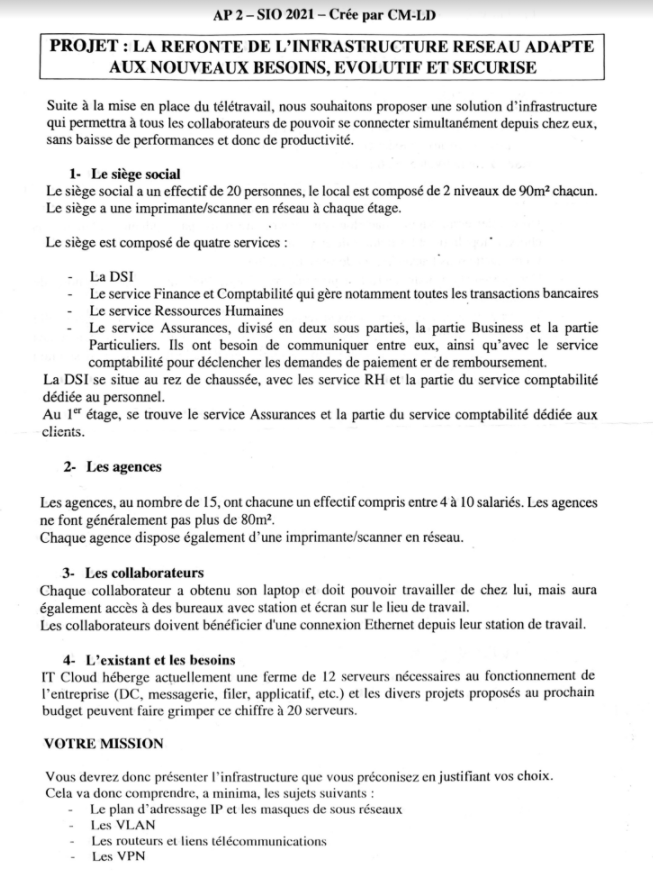

Refonte de l'infrastructure réseau

ASSURMER dipose de :

• 15 agences (4 à 10 personnes par agence)
• 1 siège (20 personnes)
• 1 imprimante par agence et 2 au siège
• Peu de matériel informatique nécessitant une adresse IP (wifi, téléphonie, …) nous ne prendrons pas en compte ces équipements.

Topologie du siège social

L'infrastucture est composé de 4 services ainsi qu'un serveur d'impression. En prenant compte des besoin de communication entre les différents services, nous choisissons de configurer 4 VLANs.
Nous allons utilisé un plan d'adressage privé de classe C : 192.168.1.0/24, celui-ci permettant d'agencer 254 machines maximum au siège social.

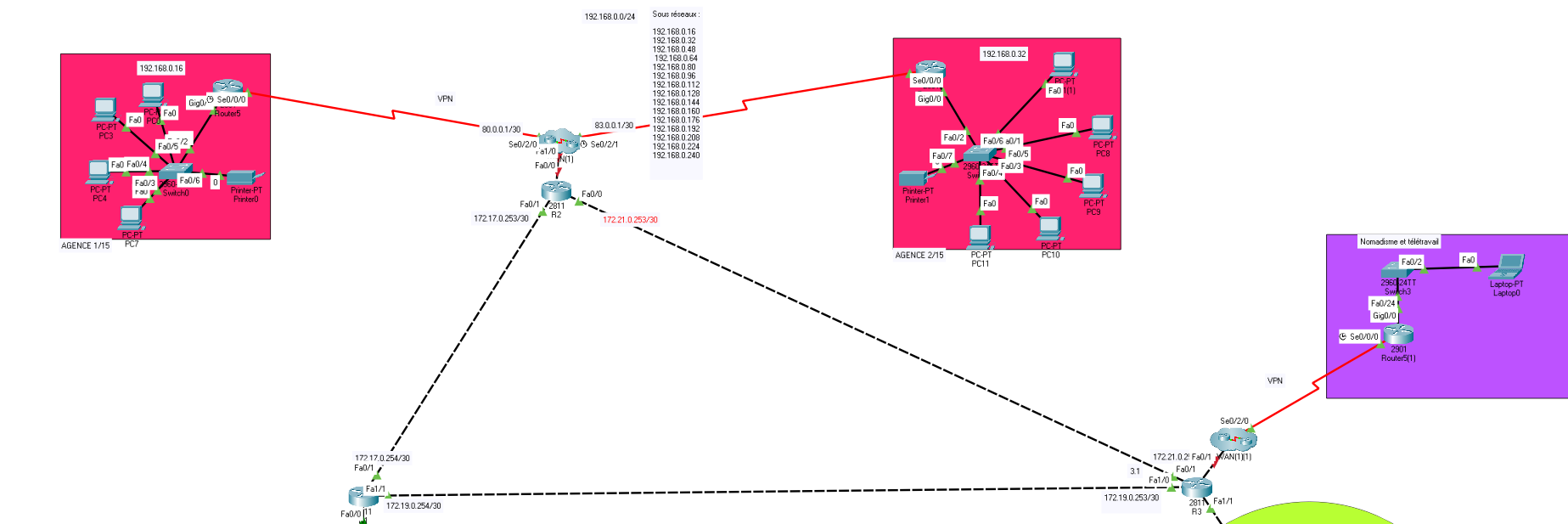

Topologie des agences

Afin de garantir une segmentation réseau simple, nous allons utiliser un adressage de classe C : 192.168.0.0/24. Le dernier octet ici permettant la réparation des machines.
Nous allons limiter le nombre de réseaux disponibles (ici 2 097 152) afin de partager cette plage d’adresses en un nombre de sous réseaux limités. Nous nous limiterons au nombre de 16 sous réseaux, permettant de prévoir au besoin l’ajout d’une nouvelle agence.

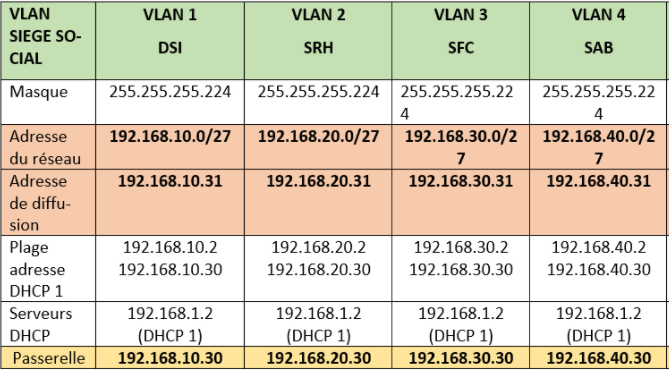

Plan d'adressage siège

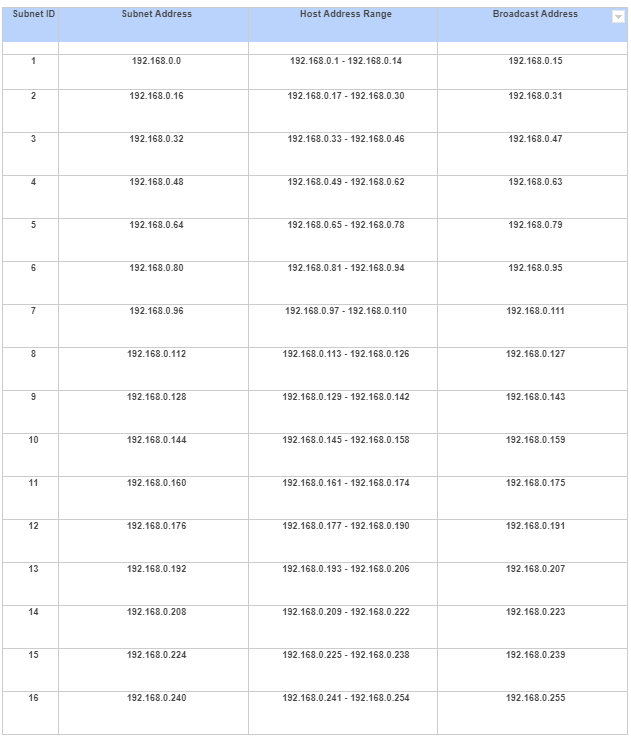

Sous réseaux agences

Chaque sous réseau nous permet de limiter le nombre d’adresses IP disponibles à 13 par agence. La première adresse de chaque sous réseau sera réservée à l’imprimante Le reste sera distribué en DHCP suivant le nombre de machines connectées.
